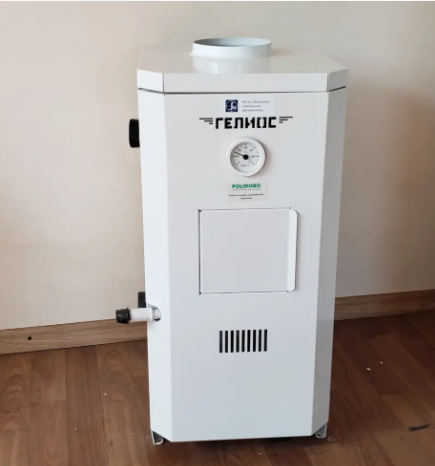

Котли опалювальні з водяним контуром типу АОГВ призначені для обігріву приміщень, обладнаних системою водяного опалення з природною або примусовою циркуляцією теплоносія.
Котел, представляет собой стальной теплообменник который имеет вертикальную жаротрубную конструкцию, толщина металла 2-2,5 мм. Газогорелочное устройство состоит из панели, на которой закреплены зажигательная и основная щелевой горелки (ковровое пламя), коллектор, на котором расположенный газовый клапан фирмы EUROSIT и сопло. Подключение к системе отопления универсальное, справа или слева, подключение к дымоходу также универсальное сверху или сзади.
1. Номинальная тепловая мощность,±10% | кВт | 12 |
2. Коэффициент полезного действия, не меньше | % | 90 |
3. Рабочее давление, до |
Мпа(кгс/см²) |
0,1(1,0) |
4. Температура води, не больше | ºС | 90 |
5. Разрежение в дымоходе | Па | от 3 до 25 |
6. Затраты газа при нормальных условиях, не больше | м³/час | 1,35 |
7.Наличие оксида углерода и оксида азота в сухих неразбавленных продуктах сгорания, не больше: |
||
- оксидов углерода |
мг/м³ |
120 |
- оксидов азота | 240 | |
8. Давление газа: |
||
- минимальный | Па |
640(65) |
- номинальный | 1274(130) | |
- максимальный | 1764(180) | |
9. Размер дымохода, | мм | Ø 120 |
10. Температура продуктов сгорания на выходе из котла | ºС | 110 |
11. Розмір з'єднувальних патрубків: |
||
- системи опалення |
Дюйм
|
1½ |
- системи газопостачання | ½ | |
12. Об'єм води в котлі, | л | 21 |
13. Витрати води на ГВП (при ∆t=35 С), | л/хв | 4 |
14. Габаритні розміри, не більше: |
||
-довжина |
мм
|
450 |
-ширина | 350 | |
-висота | 820 | |
15. Маса, не більше | кг | 53 |
Основні | |
---|---|
Виробник | Геліос |
Країна виробник | Україна |
Потужність номінальна | 12 кВт |
Колір | Білий |
Стан | Новий |
